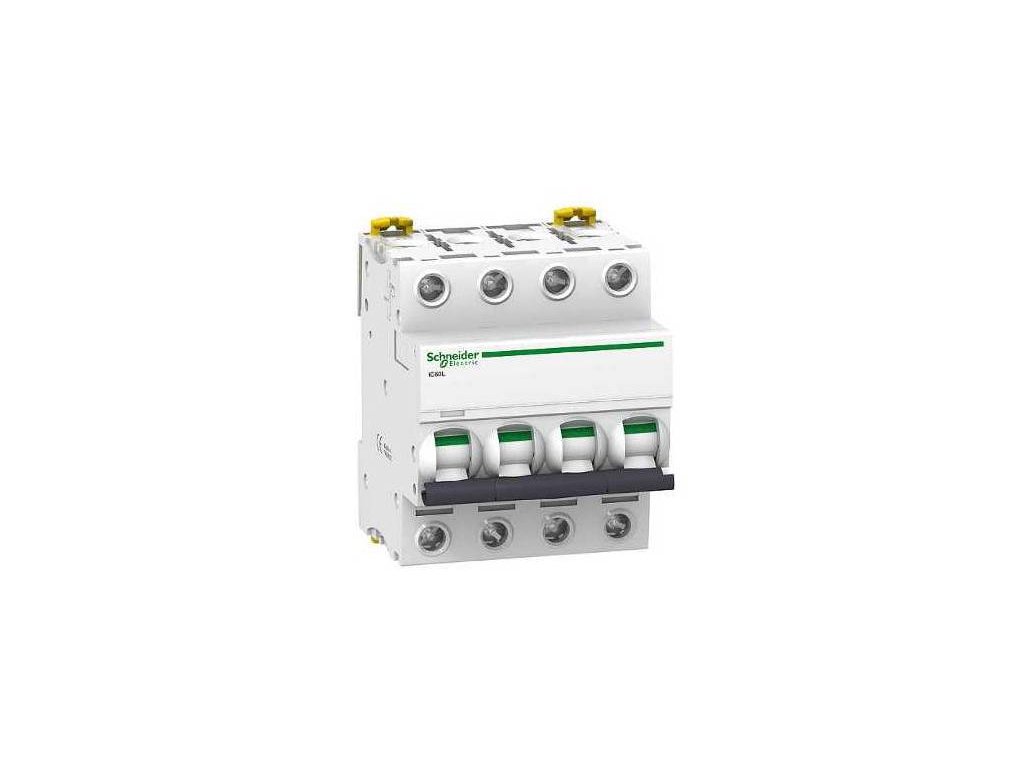

Istič Schneider Electric A9F92440 / Acti9 iC60L 4P 40A Z / biely

Podrobný popis

Rozbalené, vrátené do 14 dní, testované, 100% stav, originálny obal a 24 mesiacov záruka.

Schneider Electric istič A9F92440 / Acti9 iC60L 4P 40A Z / biely

Miniatúrny pákový istič pre sieťovú frekvenciu 50/60 Hz na pevnú montáž.

Parametre

• Označenie výrobku Acti 9 iC60
• Typ výrobku alebo komponentu Miniatúrny istič
• Označenie prístroja IC60L
• Popis pólov 4P
• Počet chránených pólov 4
• [In] menovitý prúd 40 A
• Typ siete AC, DC
• Konštrukcia spúšťacej jednotky Nadprúdový skrat
• Charakteristický typ Z
• Vypínacia schopnosť 15 kA Icu vyhovuje IEC 60947-2 - 440 V AC 50/60 Hz, 36 kA Icu vyhovuje IEC 60947-2 - 220...240 V AC 50/60 Hz, 15 kA Icu vyhovuje EN 60947-2 - 440 V AC 50/60 Hz, 20 kA Icu vyhovuje EN 60947-2 - 380...415 V AC 50/60 Hz, 20 kA Icu vyhovuje IEC 60947-2 - 380...415 V AC 50/60 Hz, 36 kA Icu vyhovuje EN 60947-2 - 220....240 V AC 50/60 Hz, 70 kA Icu vyhovuje IEC 60947-2 - 12...133 V AC 50/60 Hz, 70 kA Icu vyhovuje EN 60947-2 - 12...133 V AC 50/60 Hz, 20 kA Icu vyhovuje EN 60947-2 - 180...250 V DC, 20 kA Icu vyhovuje IEC 60947-2 - 180...250 V DC, 15000 A Icn vyhovuje EN/IEC 60898-1 - 400 V AC 50/60 Hz
• Kategória použitia Kategória A zodpovedá norme EN 60947-2, kategória A zodpovedá norme IEC 60947-2
• Vhodnosť na bezpečné odpojenie ÁNO je v súlade s EN 60947-2, ÁNO je v súlade s IEC 60947-2
• Normy EN 60947-2, IEC 60947-2
• Sieťová frekvencia 50/60 Hz
• Medza skratovej spúšte 3 x In +/- 20 %
• [Ics] menovitá prevádzková vypínacia schopnosť 18 kA 50 % x Icu vyhovuje norme EN 60947-2 - 220...240 V AC 50/60 Hz, 10 kA 50 % x Icu vyhovuje norme EN 60947-2 - 380...415 V AC 50/60 Hz, 7,5 kA 50 % x Icu vyhovuje norme EN 60947-2 - 440 V AC 50/60 Hz, 18 kA 50 % x Icu vyhovuje norme IEC 60947-2 - 220...240 V AC 50/60 Hz, 10 kA 50 % x Icu vyhovuje norme IEC 60947-2 - 380....415 V AC 50/60 Hz, 7,5 kA 50 % x Icu vyhovuje IEC 60947-2 - 440 V AC 50/60 Hz, 35 kA 50 % x Icu vyhovuje EN 60947-2 - 12...133 V AC 50/60 Hz, 35 kA 50 % x Icu vyhovuje IEC 60947-2 - 12...133 V AC 50/60 Hz, 20 kA 100 % x Icu vyhovuje EN 60947-2 - 180...250 V DC, 20 kA 100 % x Icu vyhovuje IEC 60947-2 - 180...250 V DC
• Trieda obmedzenia 3 je v súlade s EN 60898-1, 3 je v súlade s IEC 60898-1
• [Ui] menovité izolačné napätie 500 V AC 50/60 Hz zodpovedá IEC 60947-2, 500 V AC 50/60 Hz zodpovedá EN 60947-2
• [Uimp] menovité impulzné výdržné napätie 6 kV je v súlade s EN 60947-2, 6 kV je v súlade s IEC 60947-2
• Indikácia polohy kontaktov
• Ovládacia páka
• Miestna signalizácia Signalizácia poruchy
• Montáž Pevná montážna konzola na DIN lištu
• Kompatibilita hrebeňové prepojovacie lišty ÁNO horná alebo dolná
• Rozstup 9 mm 8
• Mechanická životnosť 20000 cyklov
• Elektrická životnosť 10000 cyklov
• Pripojenie - svorky Jednoduchá svorka, horný alebo dolný neohybný vodič (vodiče) 1...35 mm² max, Jednoduchá svorka, horný alebo dolný ohybný vodič (vodiče) 1...25 mm² max
• Dĺžka odizolovania vodiča 14 mm horná alebo dolná
• Krútiaci moment 3,5 N.m horný alebo dolný
• Prúdový chránič Samostatný blok
• Stupeň ochrany IP IP20 zodpovedá norme EN 60529, IP20 zodpovedá norme IEC 60529
• Stupeň znečistenia 3 zodpovedá norme EN 60947-2, 3 zodpovedá norme IEC 60947-2
• Kategória prepätia IV
• Tropizácia 2 je v súlade s IEC 60068-1
• Relatívna vlhkosť 95 % (55 °C)
• Prevádzková nadmorská výška 0...2000 m
• Teplota okolitého vzduchu pri prevádzke -35...70 °C
• Teplota okolia pri skladovaní -40...85 °C
• Farba biela
• Rozmery (V x Š x H) 8,5 x 7,2 x 7,85 cm
• Hmotnosť 0,5 kg
• Hmotnosť balenia 0,6 kg

Obsah balenia

• Istič Schneider Electric A9F92440 / Acti9 iC60L 4P 40A Z / biely
